YGL型生物质导热油炉，它是以生物质颗粒为燃料，以导热油为介质，利用循环油泵强制导热油进行液相循环，将热能传给用热设备后再返回加热炉重新加热的一种强制循环立式生物质锅炉，是一种理想的供热设备。它采用三回程盘管设计，受热面充足，膨胀充分吸收，实现了低压高温供热。它还可以增加节能器，使锅炉运起来更加节能，可以更加高效、节能的服务于各行各业。

性能优势

1、 不同燃料适应性强
燃烧设备与上炉体分开设计，可根据固体燃料的不同性质单独设计炉膛结构；
2、 炉排结构多样性
本结构炉排有固定和活动两种形式，根据燃料性质可采用人工或机械上料。
3、 大直径燃烧室
锅炉燃烧室由立式大直径圆盘管组成，盘管结构或串联或并联，燃料燃烧空间足，燃烧完全，热效率高。
4、 盘管设计
炉体内、外螺旋盘管采用多头、小管径钢管制成，盘管的热膨胀性能好、应力低，安全可靠。
5、流程设计
烟气三回程，介质流经内、外盘管，流速均匀，运行安全、稳定。
6、 出力充足
受热面布置合理，面积大、传热效果好，效率高，出力稳定、充足。
7、自动控制措施完善
控制精确出油温度，并对介质温度、压力及超烟温设置多重控制保护，确保运行安全。
8、自动控制水平成熟
锅炉控制器采用西门子/德力西电气元件，性能可靠。

技术参数

型号数据		YGL-120MA	YGL-240MA	YGL-350MA	YGL-500MA	YGL-700MA	YGL-1000MA	YGL-1200MA	YGL-1400MA
额定热功率(Kw)		120	240	350	500	700	1000	1200	1400
热效率(%)		86
设计压力(Mpa)		0.6
介质高温度(℃)		320
循环油量(m3/h)		12.5	20	40	60	80	100	100	100
配管连接口径(DN)		50	80	80	100	100	125	125	125
全系统装机容量(Kw)		8	10	18	122	25	35	35	35
设计燃料		生物质颗粒、秸秆、木块等
燃烧量(Kg/h)		38	75	95	120	165	198	265	310
外形/尺寸	直径(mm)	1215	1500	1700	1700	1960	2050	2160	2290
	高度(mm)	2310	2750	3060	3475	3805	4415	4760	5445
总重量 Kg		2500	3200	4800	5300	5800	6200	6700	7300

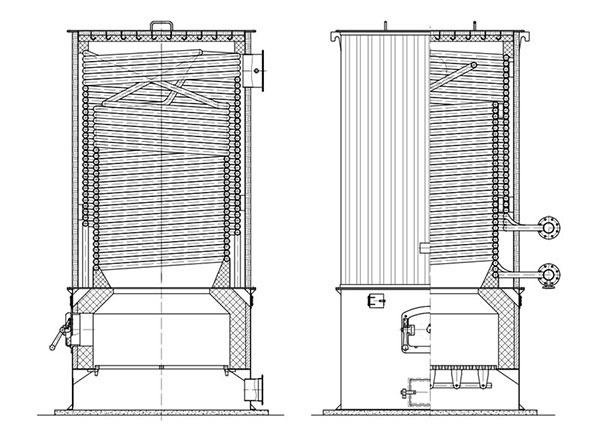

工作原理
